Около 10 лет назад американский архитектор Дорис Ким Сунг оставила архитектурную практику, чтобы заняться разработками в области «умных материалов», которые будут самостоятельно реагировать на изменения окружающей среды. Она задалась целью создать экспериментальные материалы, позволяющие повысить энергоэффективность зданий. Одна из ее последних разработок — система затенения окон InVert. Для работы установки не требуется электроэнергия или какие-то элементы управления (микросхемы). По какому же принципу работает InVert, металлические детали которой похожи на порхающих бабочек? И применялась ли эта система самозатенения окон в реальных зданиях?

В условиях глобального потепления климата энергоэффективность зданий приобретает особенное значение. Архитекторы все чаще стремятся использовать современные технологии строительства и экспериментальные материалы, позволяющие снижать углеродный след при эксплуатации зданий. А некоторые даже самостоятельно разрабатывают для этого необычные решения.

«Работая архитектором, я порой испытывала разочарование от того что была ограничена стандартным набором материалов. И я решила разработать систему, которая позволит повысить энергоэффективность зданий хотя бы не один процент. Используя для этого экспериментальные материалы, я исходила из того, что нам нужны не более сложные системы затенения окон, а более умные. Именно на этом принципе должны быть основаны современные технологии строительства», — говорит Дорис Сунг.

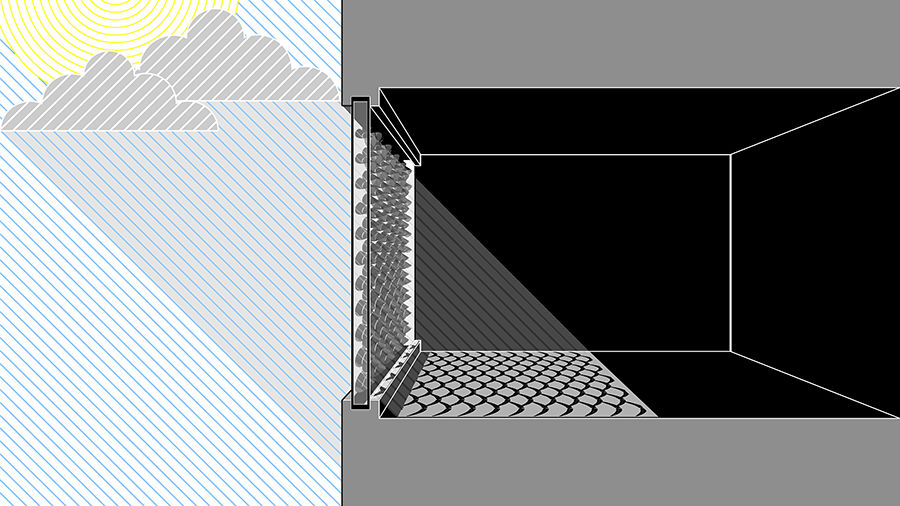

Ее последняя разработка — термобиметаллические жалюзи InVert — самостоятельно меняют форму и затеняют помещение, реагируя на солнечное тепло. Принцип работы довольно прост: металлические детали состоят из двух сплавов, один из которых расширяется при нагреве быстрее, чем другой. В результате пластины меняют форму и отражают солнечный свет. Остывая, они вновь приобретают первоначальную форму. Термобиметаллические жалюзи InVert совершенно автономны — для их работы не требуется электроэнергии, механизмов управления или вмешательства человека. Нужно лишь установить их между двух стекол стеклопакета. Благодаря такому принципу работы экспериментальные материалы, используемые Дорис Сунг, называют «живыми», а ее саму — биоархитектором.

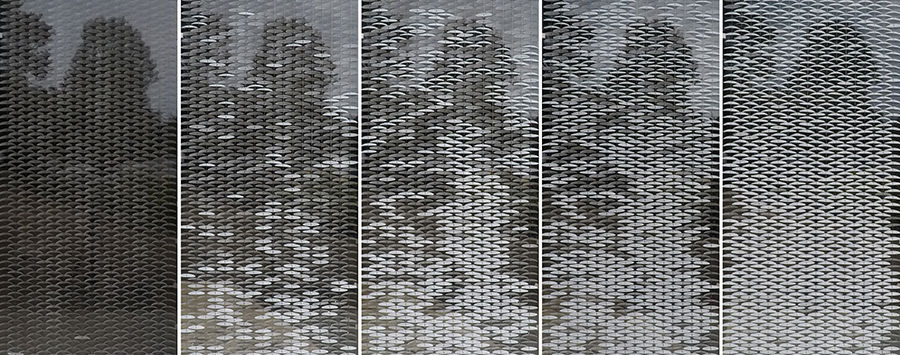

Положение InVert при облачной погоде фото 4
Положение InVert при переменной облачности фото 5
Положение InVert при ясной погоде фото 6

Затемнение, которое обеспечивают «живые» металлические детали InVert, снижает приток тепла на 2-3 градуса по Фаренгейту, что по словам Сунг, может снизить потребность в искусственном охлаждении на 28-42% в зависимости от географического положения здания. Таким образом, энергоэффективность зданий повышается при минимальных единовременных затратах.
Металлические детали InVert разработаны таким образом, чтобы обеспечить 70% обзора и естественное непрямое освещение интерьера. Однако есть вероятность того, что некоторым людям движение пластин внутри стеклопакета может показаться раздражающим или будет отвлекать от работы. «Я понимаю, что данное решение не всем может показаться комфортным. Но наверняка найдутся и те, кто оценит такие эмоциональные и динамичные фасады и будет заряжаться их жизненной энергией», — отметила Дорис Сунг.

Пилотная установка InVert уже успешно прошла все испытания и была награждена рядом престижных дизайнерских премий, в том числе Best of Products Awards 2019 и Architizer A Awards. Осенью в качестве эксперимента планировалось установить системы InVert в офисах Brooks Scarpa Architects в Лос-Анджелесе и в кампусе Калифорнийского государственного университета.
