У меня недавно cостоялся разговор о роли скетчинга в моей работе. С появлением компьютерных 3D программ, все меньше и меньше выпускников проектной профессии вступают в «реальный» мир с возможностью держать ручку, карандаш, кисть, да и вообще что угодно, — и обрабатывать свои идеи, изучать концепции, или сидеть напротив клиента и общаться, с помощью рисунков. В моем офисе, есть некоторые стажеры, у которых на столе нет ни одного рулона бумаги, в то время как у меня в настоящее время лежит 9. У меня также есть специальный выдвижной ящик, в котором лежит по крайней мере 10 ручек разного цвета. Я начинаю каждый проект с зарисовок.
После этого разговора, я подумал, что было бы интересно, вытащить старый скетчбук и посмотреть, как все выглядело ранее. Эскизы, которые прикреплены здесь, относятся к проекту, который я дорабатывал по вечерам еще в 1995 году — и я был удивлен, увидев, что мои нынешние эскизы довольно сильно похожи на те, которые я рисовал 15 лет назад. Я последовательно и пристально изучил 9 страниц из этого скетчбука, чтобы показать вам, что я думал о том, как мои эскизы выглядели во всей своей неотредактированной красоте. Я хотел бы отметить, что в то время, когда я сделал эти скетчи, я никогда не делал никаких работ связанных со строительством жилья и не имел дружественных отношения с конструированием деревянных каркасов. Полнота моего опыта состояла из 3 лет розничной торговли интерьерами, выполненными в срок. Я даже пока что не знал, как сохранить здание от воды.
Этот проект был дополнением к отдельно стоящему офису. Один только вид проекта молодой Боб пытался найти между 8 вечера и 1 утра.
Вы можете заметить, что я пишу комментарии, в которых будто говорю сам с собой; Я даже задаю себе вопросы. Не могу сказать, странно это или нет, но я до сих пор делают так все время. Я добавил некоторые из моих текущих эскизов (здесь), и вы можете видеть, что процесс, который я прошел 15 лет назад, когда я абсолютно ничего не знал имеет поразительное сходство с эскизами, которые я делаю прямо сейчас. Может быть, это потому, что я до сих пор ничего не знаю? Сомнительно, но я вырисовываю картину мышления здесь посредством изучения проблемы в очень практичной манере. Я указываю на некоторые очевидные проблемы, я могу видеть, что я подразумеваю под «структурной компоновкой» и как это будет выстраиваться в связи с архитектурными особенностями дома. Вы даже можете увидеть на схеме ниже, что я смотрел на угол солнца, потому что мне нужно было понять усиление тепла на южном фасаде (были бы USGBC в восторге?
Что ж, иду на опережение…).

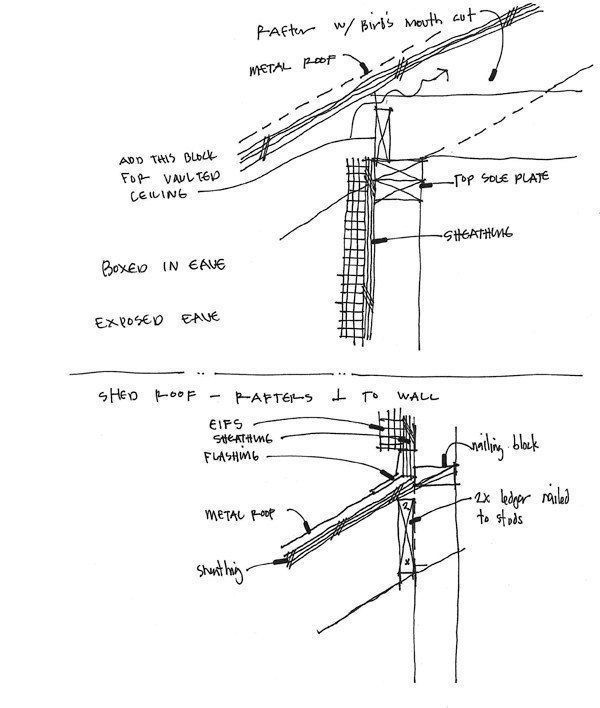

Следующие скетчи-конструктивных деталей показались мне интересными (и немного забавным, если честно). Эти эскизы не из типа оценочного учебного процесса, который показывают предыдущие эскизы. Так как я знаю, что у меня не было никакого практического знания в области деревянных конструкций, я помню, как сложил части воедино, чтобы попытаться сочетать некоторую информацию о деревянных остовах с целью дизайна. За исключением нескольких конкретных деталей, они выглядят такими, какими я скопировал их из превосходной книги Роб Таллон «Графическое Руководство по каркасным конструкциям», книга, которую я рекомендую всем, кто только начинает изучать особенности деревянных каркасов.
Всем счастливого скетчинга!
Автор статьи: Bob Borson
