Например, планируем использовать арматуру диаметром 12 мм. Площадь ее поперечного сечения 1. Потому укладывают четыре, закладывая солидный запас прочности. Чтобы не закапывать лишние деньги в землю, можно попробовать уменьшить диаметр арматуры: рассчитать под 10 мм. Площадь этого прутка 0,79 см 2. Если умножить на 4 минимальное количество прутков рабочей арматуры для ленточного каркаса , получим 3,16 см 2 , чего тоже хватает с запасом.
Процессы, происходящие в грунте, например, морозное пучение, растягивают ленточный монолитный фундамент в разные стороны. Для качественной работы этой системы важно рассчитать схему и правильно выполнить армировку. Сделать это можно самостоятельно, главное — не нарушать требований инструкции. Перед расчетом материалов составляют схему, которая соответствует строительным нормам.
Так что для данного варианта ленточного фундамента можно использовать ребристую арматуру II класса диаметром 10 мм. Армирование ленточного фундамента под коттедж проводят с использованием прутков с разным типом профиля. Как рассчитать толщину продольной арматуры для ленточного фундамента разобрались, нужно определить, с каким шагом устанавливать вертикальные и горизонтальные перемычки.
Для всех этих параметров тоже есть методики и формулы. Но для небольших строений поступают проще. По рекомендациям стандарта расстояние между горизонтальными ветками не должно быть больше 40 см.
На этот параметр и ориентируются. Как определить на каком расстоянии укладывать арматуру? Минимальное расстояние от края — 5 см.
Как правильно армировать ленточный фундамент: схемы, расчет материалов, способы укладки
Исходя из этого, и рассчитывают расстояние между прутками: и по вертикали и по горизонтали оно на 10 см меньше габаритов ленты. Шаг армирования ленточного фундамента — это расстояние между двумя продольными прутками. Так как для фундаментов среднего заложения высотой до 80 см требуется два пояса армирования, то один пояс от другого располагается на высоте 70 см 80 см — 10 см.
Теперь о том, как часто ставить перемычки. Армирование ленточного фундамента своими руками рассчитали.
Но учтите, что ни масса дома, ни геологические условия не учитывались. Мы основывались на том, что на этих параметрах основывались при определении размеров ленты.
В конструкции ленточного фундамента самое слабое место — углы и примыкание простенков. В этих местах соединяются нагрузки от разных стен. Чтобы они успешно перераспределялись, необходимо арматуру грамотно перевязать.
Просто соединить ее неправильно: такой способ не обеспечит передачу нагрузки. В результате через какое-то время в ленточном фундаменте появятся трещины.
Похожие записи
Правильная схема армирования углов: используются или сгоны — Г-образные хомуты, или продольные нитки делают длиннее на см и загибают за угол. Чтобы избежать такой ситуации, при армировании углов используют специальные схемы: пруток с одной стороны загибают на другую.
Если длины продольного прутка на загиб не хватает, используют Г-образные хомуты со сторонами тоже не менее см. Схемы их расположения и крепления арматуры приведены на фото ниже. По такому же принципу армируются примыкания простенков. Также желательно арматуру брать с запасом и загибать. Также возможно использование Г-образных хомутов. Схема армирования примыкания стен в ленточном фундаменте чтобы увеличить картинку щелкните по ней правой клавишей мышки.
Обратите внимание: в обоих случаях, в углах шаг установки поперечных перемычек уменьшен в два раза. В этих местах они уже становятся рабочими — участвуют в перераспределении нагрузки.
Технология армирования ленточного фундамента
На грунтах с не очень высокой несущей способностью, на пучнистых почвах или под тяжелые дома, часто ленточные фундаменты делают с подошвой. Она передает нагрузку на большую площадь, что придает большую стабильность фундаменту и уменьшает величину просадок. Чтобы подошва от давления не развалилась, ее также необходимо армировать.
На рисунке представлены два варианта: один и два пояса продольной арматуры. Если грунты сложные, с сильной склонностью к зимнему печению, то можно укладывать два пояса. При нормальных и среднепучнистых грунтах — достаточно одного.
Уложенные в длину пруты арматуры являются рабочими.
Специфика индивидуального строительства определяется воздействием огромного количества факторов, от наличия дорог и электричества, до пруда или холма по соседству. Все эти факторы влияют на выбор фундамента и способ его монтажа.
Их, как и для ленты, берут второго или третьего класса. Располагаются друг от друга они на расстоянии мм. Два способа армирования подошвы ленточного фундамента: слева для оснований с нормальной несущей способностью, справа — для не очень надежных грунтов.
Если подошва неширокая жесткая схема , то поперечные отрезки — конструктивные, в распределении нагрузки не участвуют.
Тогда их делают диаметром мм, загибают на концах так, чтобы они охватывали крайние прутки. Привязывают ко всем при помощи вязальной проволоки. Потому в этом варианте подошвы используют ребристую арматуру того же диаметра и класса, что и продольную. Разработав схему армирования ленточного фундамента, вы знаете, сколько продольных элементов вам необходимо.
Армирование — это строительный процесс, который используется с целью усиления стойкости конструкции и повышения периода ее эксплуатации. Он представляет собой формирование сборного скелета, выступающего как защитный компонент, который противостоит воздействию почвы на стенки конструкции. Чтобы добиться максимального результата следует четко рассчитать, сколько необходимо арматуры, а также точно провести армирование фундамента здания. В основании фундамента первостепенным компонентом выступает бетонная смесь, сформированная из цемента, просеянного песка и чистой воды. Поскольку этот раствор не обладает достаточными физическими характеристиками, способными предоставить гарантию на отсутствие разнотипных деформаций в фундаменте конструкции, дополнительно используют металл.
Они укладываются по всему периметру и под стенами. Длинна ленты будет длиной одного прутка для армирования. Умножив ее на количество ниток, получите необходимую длину рабочей арматуры. Вот столько в метрах вам и нужно будет рабочей арматуры. Считаете по схеме сколько продольных ниток, потом высчитываете сколько необходимо конструктивного прутка.
Теперь нужно посчитать количество конструктивной арматуры. Считаете, сколько поперечных перемычек должно быть: длину ленты делите на шаг установки мм или 0,3 м, если следовать рекомендациям СНиПа.
Затем подсчитываете, сколько уходит на изготовление одной перемычки ширину арматурного каркаса складываете с высотой и удваиваете.
Полученную цифру умножаете на количество перемычек. Это будет количество конструктивной арматуры для армирования ленточного фундамента. По похожему принципу считаете количество, которое необходимо для армирования подошвы. Сложив все вместе, вы узнаете, сколько арматуры нужно на фундамент.
О выборе марки бетона для фундамента прочесть можно тут. Армирование ленточного фундамента своими руками начинается после установки опалубки. Есть два варианта:. Мы рассмотрим способы расчета арматуры и изучим схемы армирования, а также ознакомимся с технологией проведения работ своими руками.
Бетон, как материал, отличается высокой устойчивостью к деформационным нагрузкам на сжатие, однако он слабо работает на растяжение и изгиб, под воздействием которых лента может разрушится.
Данные нагрузки воспринимает на себя арматурный каркас, который противостоит деформациям в зоне повышенного внешнего воздействия. Читайте также: о назначении и правилах анкеровки арматуры. Армирование ленточного фундамента выполняется с помощью пространственного каркаса, состоящего из продольных поясов арматуры, соединенных между собой поперечными и вертикальными перемычками.
Нюансы работ
Количество продольных поясов выбирается исходя из высоты ленты:. Продольный пояс каркаса выполняется из прутков рифленой арматуры диаметром мм , применяются стержни класса А3. Армокаркас в два продольных пояса. Сборка армокаркаса осуществляется с применением вязальной проволоки либо сварки. Первый метод не требует использования специального оборудования, однако он достаточно трудоемок в реализации, тогда как сварка более быстрый способ монтажа каркаса. Для вязки применяется стальная проволока диаметром мм.
Необходимо выдерживать следующие расстояния:. Поперечная схема армокаркаса. Размер арматурного скелета подбирается исходя из габаритов фундамента так, чтобы соблюдалось вышеуказанное правило. Укладка арматуры на дно опалубки выполняется с использованием пластиковых подставок грибков, которые поднимают стержни на требуемую высоту. Расход арматуры необходимо определить на стадии проектирования фундамента, чтобы впоследствии точно знать количество покупаемого материала.
Требования нормативных документов к материалам для армирования
Рассмотрим, как рассчитать арматуру для ленточного фундамента на примере мелкозаглубленного основания высотой 70 и толщиной 40 см. Читайте также: как армируют стяжку пола , и какая сетка для этого потребуется?
Первоначально нужно определить конфигурацию каркаса. Он будет состоять из верхнего и нижнего пояса, по 3 прутка арматуры в каждом. Соединение будет выполнятся привариваемыми отрезками из арматуры аналогичных размеров с шагом 30 см.

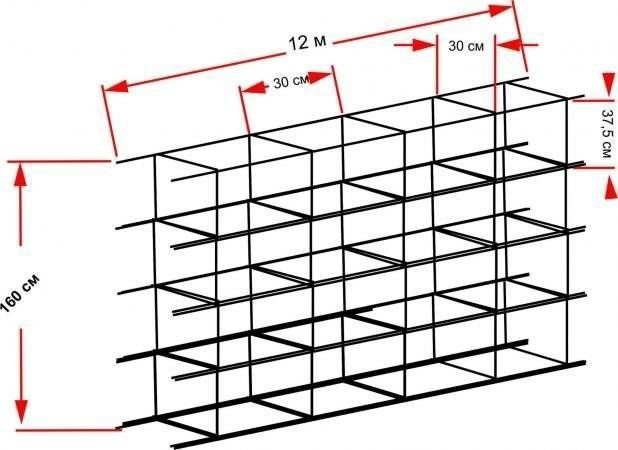

Армокаркас ленточного фундамента.
Расположение и расчет арматуры в ленточном фундаменте
Итого, расчет арматуры для ленточного фундамента показал, что общий расход прутьев А3 диаметром 12 мм составит ,6 м. После того, как количество арматуры определено должна быть выбрана схема армирования ленточного фундамента, согласно которой будет собираться армокаркас. Прямые участки конструкции выполняются из цельных прутьев, тогда как на угловых местах необходимо дополнительное усиление выгнутой в П либо Г-образную форму арматурой.
Использование перпендикулярного перехлеста отдельных стержней арматуры на местах углов и примыканий не допускается.
